メーカーが解説！ウォームギアの基本的な仕組みと種類

高い減速比と静音性

ウォームギアの役割の一つは、一段の歯車で非常に高い減速比を得ることです。モーターなどの高速回転を、低速かつ高トルクの回転へと効率的に変換できます。また、ウォームとウォームホイールの噛み合い率が高く、滑らかに接触するため、運転時の振動や騒音が少なく静音性に優れている点も特徴です。工作機械や産業用ロボットなど、精密な動作と静かな作業環境が求められる機器で重宝されています。

セルフロック機能による安全性

ウォームギアには、出力側であるウォームホイールから入力側のウォームを逆回転させることができないセルフロックという特有の機能があります。この機能は、エレベーターやエスカレーター、昇降機など、荷物の保持や落下防止が求められる機械において、安全性を高める重要な役割を果たします。ただし、強い振動や衝撃によってセルフロックが外れる可能性があるため、安全装置としてのメカニカルなブレーキ機構と併用されることが一般的です。

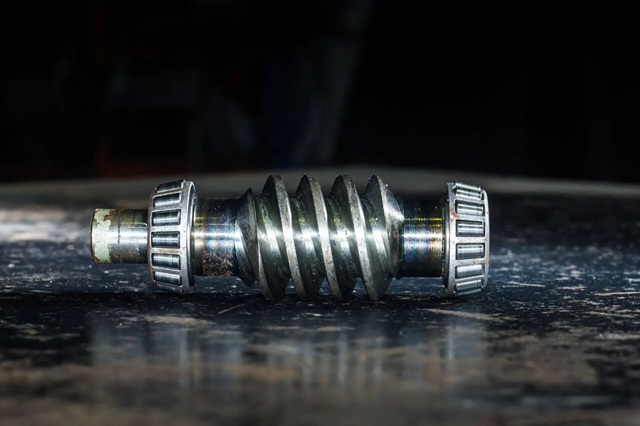

形状による分類

ウォームギアは、ウォームとウォームホイールの接触面積によって主に3つの種類に分けられます。

ノンスロートウォームギアドライブ

ウォームが円筒形で、ウォームホイールの歯と部分的にのみ接触するタイプです。加工が比較的容易で製造コストを抑えられますが、負荷容量は制限されます。

片口ウォームギアドライブ

ウォームホイールの歯形がウォームの周囲を部分的に包み込む形状をしています。接触面積が増えるため、荷重が分散され、耐用年数が長くなります。一般的な産業機械で広く使用されています。

ダブルスロートウォームギアドライブ

ウォームとウォームホイールの両方が互いに包み込むような形状をしており、鼓形ウォームギアとも呼ばれます。接触面積が広く、高い負荷容量と優れた伝達効率を発揮します。

材質による分類

ウォームギアは、摩擦や摩耗への対策として材質の組み合わせも重要です。一般的に、ウォームには表面処理を施した硬度の高い鋼材（SCM材など）が使用され、ウォームホイールには摩擦係数を下げるためにりん青銅やアルミニウム青銅などの銅合金、あるいはポリアセタールなどの樹脂素材が選ばれます。これにより、滑らかな回転と長寿命を実現しています。

精密切削加工と転造加工

ウォームギアの製造には、主に切削加工と転造加工が用いられます。試作や小ロット生産においては、5軸複合加工機やマシニングセンタを用いた精密切削加工が適しています。専用の刃物を必要とせず、複雑なねじ状の歯形も高精度に削り出すことができます。一方、量産時には転造加工が採用されることが多く、材料を圧縮して形状を作るため、表面硬度が向上し、鏡面に近い滑らかな仕上がりになるという特徴があります。これにより、ウォームホイールの摩耗を防ぎ、耐久性を高めることができます。

高精度を実現する品質管理

ウォームギアの伝達効率や静音性を高めるためには、歯面の粗さを最小限に抑える必要があります。専門メーカーでは、材質の硬度に応じた切削速度や送り速度の微調整、加工ひずみを最小限に抑える段階的な切削など、長年培ったノウハウを駆使して製造を行います。さらに、歯形やピッチの精密な測定を行い、厳しい品質基準をクリアした製品だけを出荷する徹底した品質管理体制が整えられています。これにより、要求の厳しい産業機械にも対応できる高品質なウォームギアが提供されます。
