愛知で歯車試作を外注する際に確認したい3つのポイントについて解説

専用工具に依存しない加工手法の有無

ホブ加工や転造加工では専用工具の製作に時間を要する場合があり、試作の初期段階では納期のボトルネックになりやすい構造です。5軸複合加工で専用工具レスの切削を行える業者であれば、横転位歯やクラウニング、歯厚修正といった特殊歯形にも柔軟に対応しやすくなります。ウォームギヤや内歯車など、形状ごとに加工知識が異なる点も押さえます。

非標準諸元と複合形状への対応範囲

圧力角やモジュール、ねじれ角が標準から外れる歯車は、プログラムの設計力と設備性能の両方が問われます。2段ギヤの位相合わせや肉抜き加工を一体で行えるか、樹脂と金属の組み合わせなど複合素材に対応できるかも、特殊対応の判断材料になります。依頼前に歯形、材質、公差、表面粗さを整理し、対応一覧と照合しておくと相談が進みます。

図面未完成段階からの相談可否

試作の早い段階では図面が未完成のまま仕様を詰めることがあります。3Dモデルだけでも相談を受け付け、主要寸法の公差を別途指定すれば製作を進められる体制かどうかは見落とされがちです。設計意図を共有できる窓口があるかも確認します。

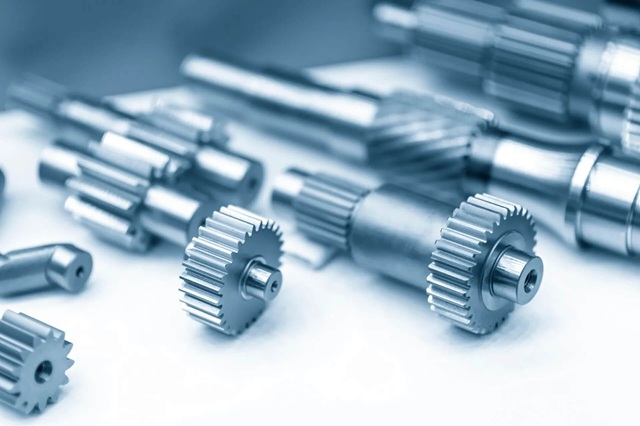

試作専門と量産専門の体制の違い

量産を主軸とする加工業者では、段取り費用や専用工具の償却をロット数で回収する体制のため、少数ロットの試作依頼を受けにくい場合があります。試作専門メーカーは、1個からの製作を事業の中心に据え、工程設計や治具選定を小ロット向けに調整している傾向があります。公式サイトや加工事例に試作品の納期やロット数の記載があるかを確認すると、小ロット対応の実態を推し量れます。

小ロット依頼時に伝えるべき情報

材質、数量、希望納期、精度要件、用途の概要を依頼時に明示しておくと、見積もりと加工可否の判断が早くなります。図面がない場合は3Dデータや現物の有無、主要寸法の公差指定方法も合わせて伝えます。再試作を見据えた場合は、初回から仕様変更の余地や検査データの提供可否についても確認しておくと、小ロットでも反復検証を進めやすくなります。

コストと納期のバランス

小ロットでは1個あたりの単価が量産時より高くなるのは一般的な傾向です。一方で、専用工具を省略できる加工手法を選べば、工具製作期間を省いた短納期での小ロット試作が可能になる場合があります。見積もり内訳で段取り費用、材料費、加工費、検査費用が分かれているかも、小ロット依頼の判断材料になります。

見積もりから加工着手までのリードタイム

相談やお見積りが無料であれば、仕様のすり合わせを早期に始められます。図面や3Dデータ、材質、数量、希望納期をまとめて提出すると、見積もり提示が早く進みます。専用工具の製作を挟まない5軸複合加工では加工着手までの待ち時間を短縮しやすく、小型であれば1〜2週間程度の納期目安となる案件もあります。

工程内のボトルネックを減らす体制

切削から検査、後処理まで一社内でつなげられる体制であれば、工程間の搬送や仕様伝達のロスを抑えられます。ギヤケースと歯車を同時進行で製作できる業者であれば、組み付け検証のスピードも上がります。

依頼先がスピードに与える影響

近隣の加工業者に依頼すれば、仕様変更時の対面打ち合わせや試作品の確認が短時間で実施でき、手戻りを抑えやすくなります。急ぎの案件では、初回相談時に希望納期を伝えておくことが有効です。

歯車試作の相談ならPINION TEC合同会社へ

PINION TEC合同会社では、特殊歯車の試作加工に加え5軸複合加工による部品製作にも対応しています。相談やお見積りは無料で、急ぎの案件にも柔軟に対応しています。試作の特徴は以下のページでご確認いただけます。
